Spectroscopie dans l’infrarouge moyen avec Opton laser : innovation spectromètres & détecteur MIR haute cadence 2 – 12 µm

L’analyse non invasive de gaz, liquides et solides nécessite de plus en plus d’effectuer des mesures spectrales dans l’Infra Rouge Moyen (MIR). Les techniques présentes sur le marché sont généralement coûteuses, lentes et/ou limitées spectralement.



Une technologie qui permet de nombreuses nouvelles applications

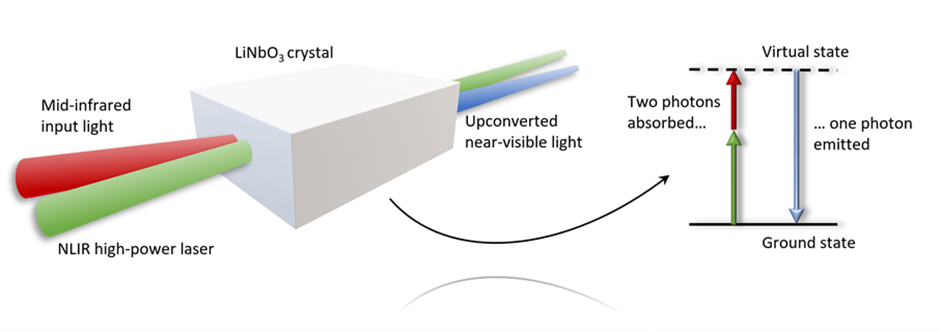

La technologie brevetée développée par NLIR utilise des effets non linéaires (up-conversion ou somme de fréquence) : en “mélangeant” le signal à mesurer avec celui d’un laser 1064 nm intégré à l’instrument dans un cristal LiNBO3, on peut “voir” dans le visible et le proche Infra-rouge ce qui se passe dans le MIR. Ce cristal de conversion est suivi d’un réseau de diffraction et d’un détecteur proche visible pour mesurer le spectre du MIR converti.
L’avantage de cette technologie est qu’elle permet l’utilisation de détecteurs standards, performants, peu coûteux, rapides (400 Hz en standard pour un spectre complet, jusqu’à 130 kHz sur demande), et ne nécessitant pas de refroidissement à très basse température.
De plus, les niveaux de sensibilité et de bruits obtenus sont remarquables et la technologie n’a aucune pièce mobile ce qui la rend très robuste. Cette nouvelle approche permet d’envisager nombre de nouvelles applications, tant en environnement industriel que scientifique.

Spectroscopie dans l’infrarouge moyen : une sensibilité inégalée

La version NLIR S2050 couvre la gamme 2,0 à 5,0 µm (2000 – 5000 cm-1) avec une entrée fibre ou en espace libre. Elle est particulièrement adaptée à l’analyse de nombreuses liaisons C-H ou des plastiques sombres par exemple.
Le prototype NLIR S76120 est proposé en couplage en espace libre couvrant la gamme ~ 7.6 à 12 µm (833 – 1315 cm-1), permettant d’étendre le champ des applications potentielles.
La même technologie permet également de proposer des détecteurs monolongueur d’onde fonctionnant à température ambiante avec une sensibilité inégalée (un ordre de grandeur ou plus par rapport aux détecteurs classiques comme InSb ou MCT (HgCeTe).



Pour en savoir plus, découvrez le site internet de notre adhérent Opton Laser, membre de notre Hub Optics & Photonics.
